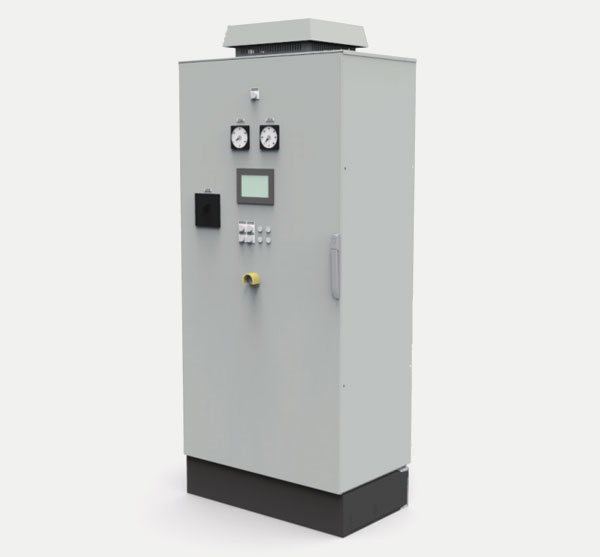

MAC-SCR 小電源工作原理
MAC-SCR 小電源采用可控硅雙三相全控橋并聯十二脈波整流電路，輸出 600HZ 脈動直流電源，直流側串接濾波電抗器濾波后輸出，其工作原理是應用廣泛、成熟的整流電源，第四代 RDEC 全獨立控制器將系統中原同步信號、脈沖觸發、反饋模塊、報警單元與顯示模塊集成，穩壓 / 穩流精度可達 0.5% 以上。
工作原理如下：

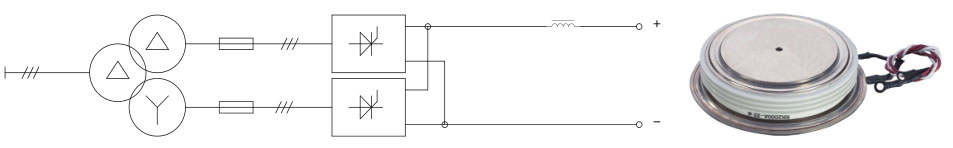

■ 交流輸入 - 整流變壓器 -12 脈波整流電路 - 直流濾波 - 直流輸出；
■ 整流變壓器隔離并輸出△ / △ Y 到全控整流橋
■ 兩組三相全控整流橋輸出 600HZ 脈動直流
■ 濾波電抗器濾波后輸出
MAC-SCR 小電源技術指標
| ■ 工作頻率：600Hz ■ 控制方式：電壓相控 ■ 穩壓精度：<0.5% ■ 穩流精度：<0.5% |
■ 直流紋波：≤ 3% ■ 效率：80~87% ■ 功率因素：0.5~0.85 |

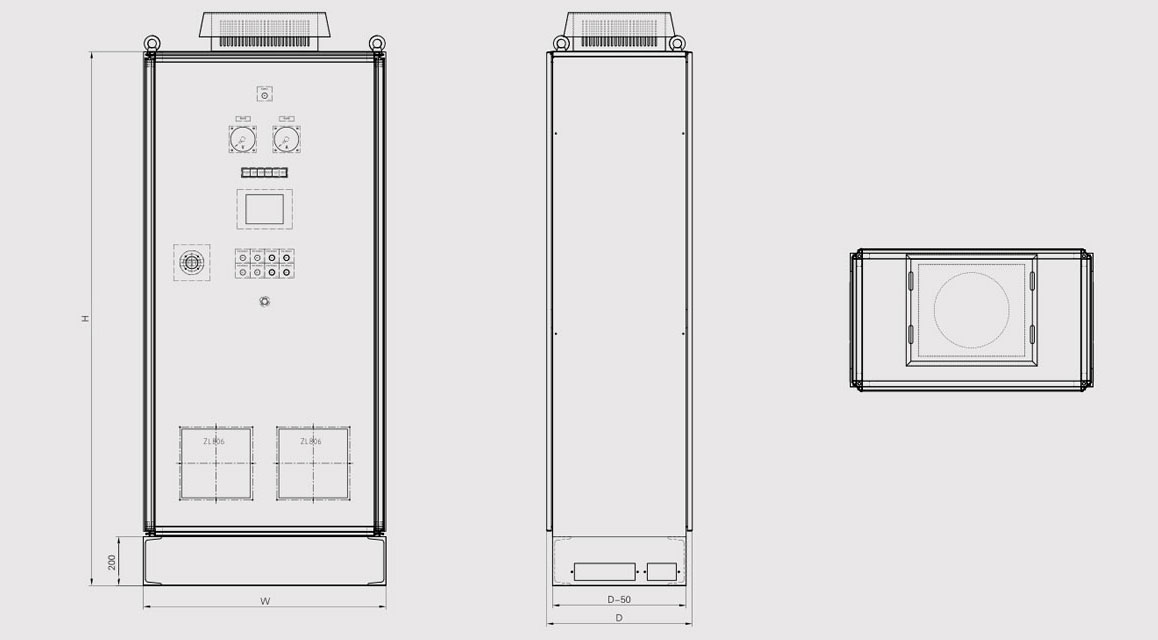

| 序號 | 規格型號 | W | D | H | 重量 / kg Weight / kg |
| 1 | HC-GYK 100A/500V | 1000 | 600 | 1800 | 500kg |
| 2 | HC-GYK 200A/500V | 1200 | 800 | 2000 | 600kg |
| 3 | HC-GYK 300A/500V | 1200 | 800 | 2000 | 700kg |
注：規格型號用戶可定義
重量為計算值，與實際會有偏差，僅供參考。
